उत्पाद विवरण:
|
| आवेदन: | निस्पंदन, छानना, स्क्रीनिंग | मेषप्रकार: | डबल क्रिम्प, इंटरमीडिएट क्रिम्प, डबल और इंटरमीडिएट क्रिम्प, लॉक क्रिम्प |
|---|---|---|---|
| बहती दर: | 1μ-5000μ | उत्पादन क्षमता: | प्रति वर्ष 500000 वर्ग मीटर |
| नमूने: | उपलब्ध | लंबाई: | 30 मीटर |
| प्रमुखता देना: | चौकोर छिद्रों वाली स्टेनलेस स्टील वायर मेश स्क्रीन,भारी शुल्क औद्योगिक वायर मेश स्क्रीन,वास्तुशिल्प स्टेनलेस स्टील वायर मेष |
||

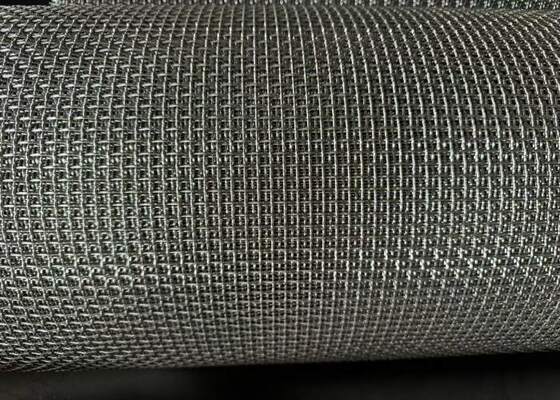

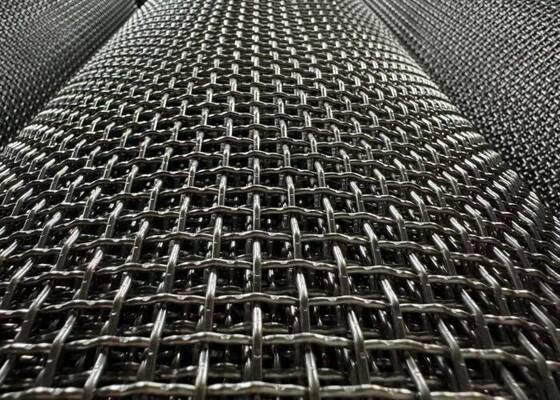

क्रिम्प्ड वायर मेश
प्री-क्रिम्प्ड बुना हुआ तार जाल · अनपिंग किंगडेलॉन्ग वायर मेश कं, लिमिटेड (KDL) · 1986 में स्थापित · 420 सीएनसी करघे · आईएसओ 9001 और आईएसओ 14001 · 160+ देश
तार को करघे तक पहुँचने से पहले एक नियमित लहर में मोड़कर बुना जाता है, इसलिए प्रत्येक जोड़ घर्षण पर निर्भर रहने के बजाय लॉक हो जाता है। तार 3.05–6.35 मिमी, छिद्र 19–99 मिमी, 56–94% खुला क्षेत्र। आकार में कटे हुए फ्लैट पैनल के रूप में आपूर्ति की जाती है, फ्रेम किया जाता है या ड्राइंग के अनुसार निर्मित किया जाता है।
1. उत्पाद विवरण
क्रिम्प्ड वायर मेश — जिसे प्री-क्रिम्प्ड मेश भी कहा जाता है — बुनाई से पहले प्रत्येक तार को क्रिम्प करके बनाया जाता है। एक तार का शिखर पार करने वाले तार की खाई में बैठ जाता है, इसलिए दोनों यांत्रिक रूप से एक साथ लॉक हो जाते हैं। पैनल में कुछ भी अपने आकार को बनाए रखने के लिए घर्षण पर निर्भर नहीं करता है।
अपना एपर्चर बनाए रखता है — कंपन और प्रभाव के तहत छिद्र चौकोर रहते हैं बजाय शिफ्ट होने के, यही कारण है कि एग्रीगेट, अयस्क और कोयले की ग्रेडिंग के लिए क्रिम्प्ड मेश मानक है।
स्पैन करने के लिए पर्याप्त कठोर — एक क्रिम्प्ड पैनल अपने आप में कठोर होता है और केवल किनारे के समर्थन के साथ बैलेस्ट्रेड या गेट इन्फिल के रूप में इस्तेमाल किया जा सकता है, जहां सादे बुने हुए कपड़े को तनाव या समर्थन की आवश्यकता होगी।
एक पैटर्न के रूप में पढ़ा जाता है — नियमित लहर प्रकाश को पकड़ती है और केवल कार्यात्मक होने के बजाय जानबूझकर दिखती है, यही कारण है कि लॉक क्रिम्प और फ्लैट टॉप क्रिम्प को कर्तव्य के साथ-साथ उपस्थिति के लिए भी निर्दिष्ट किया जाता है।
क्रिम्प्ड मेश प्रकृति से मोटा होता है: लगभग 1 मिमी और उससे ऊपर का तार, जिसमें 3–6.35 मिमी के भारी वास्तुशिल्प और स्क्रीनिंग ग्रेड होते हैं। जहां एक विनिर्देश दसियों माइक्रोन में निस्पंदन के लिए कहता है, वहां बुना हुआ या डच-बुना हुआ कपड़ा सही उत्तर है — KDL दोनों बनाता है और स्पष्ट रूप से बताएगा कि कौन सा फिट बैठता है। ड्राइंग के लिए नोट: उद्धृत मेश आकार केंद्र-से-केंद्र पिच है, न कि छिद्र। 0.120 इंच तार में 1 इंच मेश 1 इंच (22.35 मिमी) नहीं, बल्कि 0.880 इंच खुलता है।
2. विनिर्देश
| मेश आकार (पिच, इंच में) |
तार व्यास। (इंच में) |
तार व्यास। (मिमी में) |
छिद्र (इंच में) |
छिद्र (मिमी में) |
खुला क्षेत्र (%) |
वजन (lb/ft²) |
वजन (kg/m²) |
| 1 | 0.120 | 3.048 | 0.880 | 22.35 | 77.44 | 0.929 | 4.536 |
| 1 | 0.135 | 3.429 | 0.865 | 21.97 | 74.82 | 1.178 | 5.752 |
| 1 | 0.187 | 4.750 | 0.813 | 20.65 | 66.10 | 2.278 | 11.122 |
| 1 | 0.250 | 6.350 | 0.750 | 19.05 | 56.25 | 4.124 | 20.135 |
| 1.5 | 0.120 | 3.048 | 1.380 | 35.05 | 84.64 | 0.619 | 3.024 |
| 1.5 | 0.135 | 3.429 | 1.365 | 34.67 | 82.81 | 0.785 | 3.835 |
| 1.5 | 0.187 | 4.750 | 1.313 | 33.35 | 76.62 | 1.519 | 7.415 |
| 1.5 | 0.250 | 6.350 | 1.250 | 31.75 | 69.44 | 2.749 | 13.423 |
| 2 | 0.120 | 3.048 | 1.880 | 47.75 | 88.36 | 0.462 | 2.256 |
| 2 | 0.135 | 3.429 | 1.865 | 47.37 | 86.96 | 0.585 | 2.856 |
| 2 | 0.187 | 4.750 | 1.813 | 46.05 | 82.17 | 1.125 | 5.493 |
| 2 | 0.250 | 6.350 | 1.750 | 44.45 | 76.56 | 2.016 | 9.843 |
| 3 | 0.120 | 3.048 | 2.880 | 73.15 | 92.16 | 0.308 | 1.504 |
| 3 | 0.135 | 3.429 | 2.865 | 72.77 | 91.20 | 0.390 | 1.904 |
| 3 | 0.187 | 4.750 | 2.813 | 71.45 | 87.92 | 0.748 | 3.652 |
| 3 | 0.243 | 6.172 | 2.757 | 70.03 | 84.46 | 1.264 | 6.171 |
| 4 | 0.120 | 3.048 | 3.880 | 98.55 | 94.09 | 0.231 | 1.128 |
| 4 | 0.135 | 3.429 | 3.865 | 98.17 | 93.36 | 0.292 | 1.426 |
| 4 | 0.187 | 4.750 | 3.813 | 96.85 | 90.87 | 0.561 | 2.739 |
| 4 | 0.250 | 6.350 | 3.750 | 95.25 | 87.89 | 1.003 | 4.897 |
मेश आकार केंद्र-से-केंद्र पिच है; छिद्र = पिच - तार व्यास। खुला क्षेत्र = (छिद्र / पिच)² × 100। वजन 7850 किग्रा/मी³ पर गणना की गई है, जिसमें क्रिम्पिंग द्वारा लिए गए अतिरिक्त तार की लंबाई के लिए एक भत्ता है; वास्तविक वजन क्रिम्प गहराई और मिश्र धातु के साथ 3% तक भिन्न होता है, उत्पादन से पहले एक नमूने के मुकाबले पुष्टि की जाती है।
क्रिम्प पैटर्न: डबल · इंटरमीडिएट · डबल और इंटरमीडिएट · लॉक · फ्लैट टॉप सामग्री: स्टेनलेस 304 / 316 · गैल्वेनाइज्ड · प्लेन ब्राइट स्टील · कॉपर, पीतल, एपॉक्सी-कोटेड। आपूर्ति: आकार में कटे हुए फ्लैट पैनल; हल्के गेज पर रोल स्टॉक। किनारे कच्चे, ट्रिम किए हुए या फ्रेम किए हुए। प्रमाणन: आईएसओ 9001, आईएसओ 14001, हर ऑर्डर के साथ मिल प्रमाण पत्र।
खुला क्षेत्र और वजन विपरीत दिशाओं में चलते हैं, और दोनों मायने रखते हैं। 0.120 इंच तार में 1 इंच मेश 77% खुला है और इसका वजन 4.5 किग्रा/मी² है — हल्का, किफायती, उच्च प्रवाह। 0.250 इंच तार में समान पिच 56% खुला है 20.1 किग्रा/मी² पर: चार गुना धातु और कहीं अधिक टिकाऊ, आधी थ्रूपुट पर। कठोर अपघर्षक सामग्री की स्क्रीनिंग भारी तार को उचित ठहराती है; एक सजावटी छत पैनल नहीं।
3. क्रिम्प पैटर्न चुनना
डबल क्रिम्प — प्रत्येक चौराहे पर दोनों तार क्रिम्प्ड, सबसे तंग और सबसे कठोर कपड़ा (जिसे प्लेन वीव भी कहा जाता है)। भारी स्क्रीनिंग के लिए डिफ़ॉल्ट विकल्प।
इंटरमीडिएट क्रिम्प — हर दूसरे क्रॉसिंग पर तार क्रिम्प्ड। सबसे व्यापक रूप से इस्तेमाल किया जाने वाला और सबसे बहुमुखी पैटर्न; अधिकांश स्क्रीनिंग और वास्तुशिल्प कार्यों के लिए पर्याप्त कठोर। यहां से शुरू करें।
डबल और इंटरमीडिएट क्रिम्प — सभी वेफ्ट तार क्रिम्प्ड, वार्प तार वैकल्पिक क्रॉसिंग पर क्रिम्प्ड। एक दिशा में अतिरिक्त कठोरता; कंपन स्क्रीन पर आम।
लॉक क्रिम्प — कोई उभरे हुए तार सिरे नहीं होने के साथ एक चिकनी सपाट सतह छोड़ने वाला गहरा इंटरलॉक। बैलेस्ट्रेड इन्फिल, मुखौटे, कैबिनेट फ्रंट और लिफ्ट कारों के लिए आर्किटेक्ट्स द्वारा निर्दिष्ट।
फ्लैट टॉप क्रिम्प — समतल सतह देने वाले चपटे क्रिम्प के साथ एक ढीला बुनाई। समान रूप से घिसता है और ब्लाइंडिंग का विरोध करता है, इसलिए यह कंपन स्क्रीन पर गीली या चिपचिपी सामग्री के लिए उपयुक्त है।
संक्षेप में: लॉक क्रिम्प जहां पैनल को करीब से देखा जाता है; सामान्य काम और सर्वोत्तम मूल्य के लिए इंटरमीडिएट क्रिम्प; फ्लैट टॉप क्रिम्प जहां सामग्री मेश पर स्लाइड करती है; डबल क्रिम्प अपघर्षक सामग्री पर अधिकतम जीवन के लिए।
4. अनुप्रयोग
वास्तुकला और इंटीरियर — बैलेस्ट्रेड और सीढ़ी इन्फिल, मुखौटा क्लैडिंग और सनस्क्रीन, छत और दीवार पैनल, कैबिनेट फ्रंट, लिफ्ट कार लाइनिंग, खुदरा फिक्स्चर, कमरे के डिवाइडर।
स्क्रीनिंग और ग्रेडिंग — एग्रीगेट, रेत, बजरी और अयस्क के लिए कंपन स्क्रीन; कोयला और खनिज आकार देना; अनाज, बीज और लकड़ी के चिप्स की ग्रेडिंग; रीसाइक्लिंग लाइनें; ट्रोमेल और ग्रिजली पैनल।
सुरक्षा और संरक्षा — मशीन गार्ड, पुल और वॉकवे गार्ड, सुरक्षा और एंटी-क्लाइम्ब स्क्रीन, ट्रक और रेडिएटर ग्रिल, कृंतक और पक्षी नियंत्रण।
औद्योगिक और विशेषज्ञ — ध्वनिक और स्पीकर ग्रिल, फिल्टर समर्थन और बैकिंग स्क्रीन, एयरोस्पेस और ऑटोमोटिव पार्ट्स, हीट-ट्रीटमेंट और वाशिंग बास्केट, बारबेक्यू ग्रिल।
रोल स्टॉक की तुलना में फ्लैट पैनल के रूप में अधिक बार आपूर्ति की जाती है, क्योंकि लॉक निर्माण इसे कठोर बनाता है। हम आकार में काटते हैं, फ्रेम पर वेल्ड करते हैं, लग्स और हुक फिट करते हैं, और ड्राइंग के अनुसार बास्केट, पिंजरे और गार्ड पैनल बनाते हैं।
